Multimodal

Một mẫu có nhiều modality, nhưng chỉ một ID

Modality là loại tín hiệu: ảnh, văn bản, âm thanh, video hoặc dữ liệu cảm biến. Mô hình đa phương thức (multimodal) nhận hoặc sinh nhiều loại tín hiệu như thế; GPT-4V chẳng hạn đọc được cả ảnh lẫn chữ để trả lời câu hỏi về ảnh. Một sample có thể chứa nhiều modality cùng mô tả một sự việc.

Điều đầu tiên cần đúng là quan hệ cặp: ảnh nào đi với câu nào, audio nào thuộc clip nào. Join theo ID có thể kiểm được; ghép theo thứ tự của hai thư mục là một giả định rất dễ sai.

Với dữ liệu video và audio, alignment còn là thời gian: phụ đề ở giây 4 không tự gắn với khung hình giây 0. Mỗi luồng có nhịp riêng: video thường 25 hoặc 30 khung mỗi giây, còn đặc trưng âm với hop 10 ms cho 100 frame mỗi giây. Muốn ghép, đổi chỉ số về giây trước rồi mới sang luồng kia: frame âm thứ $k$ bắt đầu ở $t=0.01k$ giây và rơi vào khung hình $\lfloor 25t\rfloor$ của video 25 khung mỗi giây.

Một người nói có nhiều clip hoặc một sự kiện có nhiều ảnh thì group split phải giữ đúng đơn vị độc lập. Chia từng modality riêng rồi mới ghép dễ làm train nhìn thấy ảnh của một sample mà validation dùng chữ của chính sample đó.

Ta ký hiệu embedding ảnh $\mathbf v\in\R^{d_v}$, chữ $\mathbf t\in\R^{d_t}$, âm $\mathbf a\in\R^{d_a}$. Chữ đậm là vector, $d_v,d_t,d_a$ là số chiều chứ không phải số mẫu. Trong batch, các mảng tương ứng có shape (B,d_v), (B,d_t), (B,d_a). Những embedding có thể đến từ model pretrained được phép dùng, hoặc đặc trưng đơn giản; phải ghi rõ nguồn. Khảo sát Multimodal Machine Learning là tài liệu để đặt fusion cạnh alignment và biểu diễn.

Early fusion: cho head đọc các đặc trưng cùng lúc

Early fusion có thể ghép vector thành

Dấu ; nghĩa là nối theo chiều đặc trưng, không cộng từng tọa độ. Với (B,32) và (B,16), concatenation cho (B,48). Head nhận cả hai nguồn, nhưng học được tương tác giữa chúng hay không là do kiến trúc head. Một linear head tách được theo từng khối của $\mathbf w$:

tức một tổng các điểm, mỗi điểm chỉ đọc một nguồn. Nó không biểu diễn được quy tắc kiểu “caption ‘phòng yên tĩnh’ chỉ đáng tin khi audio không có tiếng ồn”: ở đó ý nghĩa của nguồn này phụ thuộc nguồn kia. MLP, hoặc đặc trưng tích chéo như $v_it_j$, biểu diễn được những tương tác ấy.

Để thấy giới hạn này, ta dùng hai tín hiệu nhị phân tổng hợp đóng vai hai modality. Quy tắc nhãn là XOR: bằng 1 nếu hai tín hiệu khác nhau. Biết từng tín hiệu riêng không đủ, và một tổng hai điểm riêng cũng không đủ; cần một hàm phi tuyến của cả hai (như XOR ở bài 3.2).

Ta thêm nhiễu nhỏ, chia dữ liệu trước khi fit scaler và model và so hai head trên cùng validation.

import numpy as np
from sklearn.model_selection import train_test_split
from sklearn.pipeline import make_pipeline
from sklearn.preprocessing import StandardScaler
from sklearn.linear_model import LogisticRegression
from sklearn.neural_network import MLPClassifier
from sklearn.metrics import accuracy_score

rng = np.random.default_rng(74)
binary_signals = rng.integers(0, 2, size=(400, 2))
labels = np.logical_xor(binary_signals[:, 0], binary_signals[:, 1]).astype(int)
features = binary_signals + rng.normal(0, 0.04, binary_signals.shape)
train_indices, valid_indices = train_test_split(
    np.arange(400), test_size=0.25, random_state=7, stratify=labels
)
linear_fusion = make_pipeline(StandardScaler(), LogisticRegression(max_iter=300))
nonlinear_fusion = make_pipeline(
    StandardScaler(),
    MLPClassifier(hidden_layer_sizes=(8,), activation="tanh", solver="lbfgs", max_iter=1000, random_state=7),
)
for name, model in [("linear", linear_fusion), ("MLP", nonlinear_fusion)]:
    model.fit(features[train_indices], labels[train_indices])
    predictions = model.predict(features[valid_indices])
    print(f"{name}: accuracy = {accuracy_score(labels[valid_indices], predictions):.3f}")
print(features.shape)

Kết quảlinear: accuracy = 0.470
MLP: accuracy = 1.000
(400, 2)

Nhìn chênh lệch giữa hai head: early fusion chỉ cung cấp thông tin chung; kiến trúc quyết định có học được tương tác cần thiết không.

Hai lớp XOR nằm ở hai cặp góc đối diện nên một đường thẳng không tách hết được: logistic regression chỉ đạt 0.470 trên 100 mẫu validation, ngang đoán ngẫu nhiên, còn MLP 8 nút ẩn đạt 1.000. Với embedding thật, tương tác hiếm khi gọn như XOR; so linear head với một MLP nhỏ trên cùng validation là cách rẻ để biết có đáng thêm phi tuyến hay không.

Khi các nhánh có thang đo khác nhau, chuẩn hóa bằng train hoặc dùng normalization phù hợp từng encoder. Vector âm có norm lớn gấp trăm lần không tự nói rằng âm quan trọng gấp trăm lần. Nếu fine-tune cả hai encoder, cần kiểm learning rate và gradient từng nhánh; head có thể bỏ qua một nguồn nếu nguồn kia là đường tắt dễ học hơn.

Late fusion: gộp xác suất cùng một mục tiêu

Late fusion để mỗi nhánh trả xác suất cho cùng các lớp, rồi gộp:

$\alpha$ là trọng số nhánh ảnh. Các cột phải dùng cùng class_to_index; trung bình cột “chuông” của nhánh âm với cột “xe” của nhánh chữ không phải ensemble hợp lệ. Trung bình logits và trung bình probabilities cũng là hai thuật toán khác nhau.

Nhánh quá tự tin có thể lấn át nhánh tốt hơn; calibration và trọng số phải chọn trên validation, không suy từ số tham số.

Với hai head tuyến tính, cộng logit có trọng số cho cùng dạng hàm $\mathbf w_v^\top\mathbf v+\mathbf w_t^\top\mathbf t+b$ như early fusion với linear head; chỗ khác là trọng số được học riêng từng nhánh hay học chung. Muốn mức tin vào mỗi nguồn đổi theo từng mẫu, cho $\alpha$ là hàm của input, $\alpha=\sigma\big(g(\mathbf v,\mathbf t)\big)$ với $g$ là một mạng nhỏ học cùng hai nhánh. Cách gộp này gọi là gating.

Để tính tay được, ta dùng bảng xác suất đặt sẵn cho tám mẫu. Mỗi giá trị là xác suất lớp 1 của một nhánh; xác suất lớp 0 bằng $1-p$. Hai nhánh được đặt sai ở những mẫu khác nhau (lỗi bổ sung), đúng tình huống fusion có ích nhất.

toy_labels = np.array([1, 1, 1, 1, 0, 0, 0, 0])
image_probability = np.array([0.90, 0.80, 0.40, 0.30, 0.10, 0.20, 0.60, 0.70])
text_probability = np.array([0.40, 0.35, 0.85, 0.90, 0.55, 0.65, 0.25, 0.20])
fused_probability = (image_probability + text_probability) / 2
for name, probability in [
    ("image", image_probability),
    ("text", text_probability),
    ("fusion", fused_probability),
]:
    prediction = (probability >= 0.5).astype(int)
    print(f"{name}: accuracy = {accuracy_score(toy_labels, prediction):.3f}")
print(fused_probability.round(3))

Kết quảimage: accuracy = 0.500
text: accuracy = 0.500
fusion: accuracy = 1.000
[0.65  0.575 0.625 0.6   0.325 0.425 0.425 0.45 ]

Ví dụ: mẫu thứ ba có nhãn 1, nhánh ảnh cho 0.40 nên sai, nhánh chữ cho 0.85; gộp bằng $(0.40+0.85)/2=0.625$, vượt ngưỡng 0.5 nên đúng. Nhưng nếu một nhánh tự tin sai 0.01 còn nhánh kia đúng nhẹ 0.55, trung bình 0.28 lại sai.

Fusion có lợi khi hai nhánh sai ở những mẫu khác nhau và không nhánh nào tự tin sai; khi hai nhánh cùng sai một mẫu, gộp không cứu được. Vì vậy đóng góp của mỗi nguồn phải đo trên validation thật, như mục sau.

Ablation: nguồn nào giúp, nhờ nội dung hay nhờ đường tắt?

Ablation bỏ hoặc thay một thành phần, giữ các điều kiện khác, rồi đo lại. Trong bảng vừa rồi, ta đã đo ảnh riêng, chữ riêng và ghép. Tiếp theo cố ý ghép sai caption bằng cách dịch vòng bốn vị trí. Số mẫu và shape vẫn đúng, nhưng ý nghĩa cặp đã sai:

wrongly_paired_text = np.roll(
    text_probability, 4
)
wrong_fusion = (
    image_probability + wrongly_paired_text
) / 2
print(f"sai cặp: accuracy = {accuracy_score(toy_labels, wrong_fusion >= 0.5):.3f}")

Kết quảsai cặp: accuracy = 0.500

Điểm giảm trong bảng minh họa cho biết quan hệ cặp là phần của bài toán. Với dữ liệu thật, xáo một modality trên validation có thể kiểm model phụ thuộc sự ghép cặp hay chỉ học phân bố riêng; phải hiểu ý nghĩa thí nghiệm và giữ seed.

Nếu điểm không đổi, có thể model bỏ qua modality ấy, hoặc thông tin nó chứa đã dư; không tự kết luận mọi ảnh đều vô ích.

Đường tắt thường gặp là caption có tên nhãn, câu hỏi chứa đáp án hoặc file audio có watermark theo lớp. Với hỏi đáp ảnh, baseline chỉ đọc câu hỏi (thay mọi ảnh bằng một ảnh trống) đo xem câu hỏi tự lộ đáp án tới đâu. Để một sample và bản sao có chữ khác ở hai tập có thể tạo rò rỉ dữ liệu.

Đọc lỗi theo cùng sample giữa các model, giữ số lượt chọn trọng số hợp lý, rồi khóa cấu hình trước test.

Khi một modality bị thiếu

Test có thể mất audio hoặc caption. Điền toàn 0 mà không báo thiếu có thể trông như một tín hiệu hợp lệ, đặc biệt sau chuẩn hóa.

Late fusion có thể đặt trọng số của nhánh thiếu về 0 rồi chuẩn hóa lại tổng trọng số. Nếu thiếu mọi nhánh, phải có fallback được quy định, không chia cho 0.

branch_probabilities = np.column_stack([image_probability, text_probability])
available = np.ones((8, 2), dtype=bool)
available[3, 1] = False  # mẫu 4 mất chữ
available[6, 0] = False  # mẫu 7 mất ảnh
weights = available.astype(float)
weight_sum = weights.sum(axis=1)
assert np.all(weight_sum > 0)
missing_fusion = (branch_probabilities * weights).sum(axis=1) / weight_sum
print(missing_fusion[[3, 6]].round(2))
print(f"thiếu nguồn: accuracy = {accuracy_score(toy_labels, missing_fusion >= 0.5):.3f}")

Kết quả[0.3  0.25]
thiếu nguồn: accuracy = 0.875

Mẫu 4 chỉ còn nhánh ảnh cho 0.30, nên sai; mẫu 7 chỉ còn nhánh chữ cho 0.25, nên đúng lớp 0. Có nhánh dự phòng không bảo đảm mẫu thiếu vẫn đúng. Early fusion có thể thêm cờ “có nguồn này không” và khi train cố ý bỏ ngẫu nhiên một nguồn (modality dropout) theo kiểu thiếu dự kiến; nếu train luôn đủ nguồn, test mất nguồn là một distribution shift cần kiểm.

Biểu diễn chung: cùng chiều chưa đủ để so cosine

Nếu encoder ảnh trả 512 chiều và encoder chữ cũng trả 512 chiều, tích vô hướng giữa hai vector tính được. Nhưng hai encoder train riêng ghi nội dung theo hai hệ trục riêng: tọa độ thứ 7 của vector ảnh và tọa độ thứ 7 của vector chữ không có lý do gì mang cùng ý nghĩa. Xoay toàn bộ không gian của một encoder giữ nguyên mọi khoảng cách bên trong modality đó, nhưng làm cosine giữa hai modality đổi tùy ý.

Cũng vì vậy, kho tài liệu nhúng bằng model A thì câu hỏi phải nhúng bằng chính model A; đổi sang model B cùng số chiều vẫn tính được cosine nhưng điểm vô nghĩa.

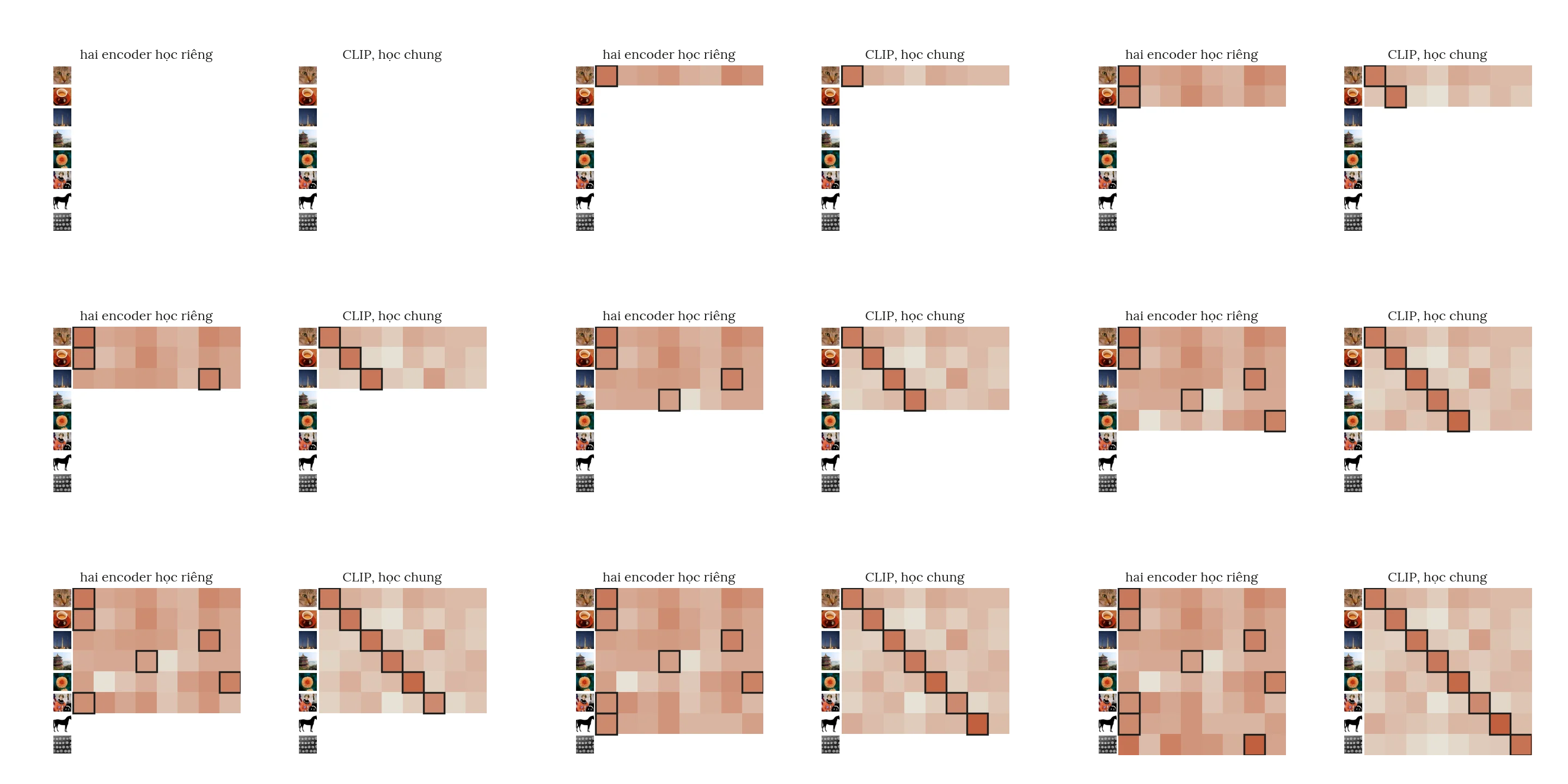

Căn chỉnh (alignment) là học một phép biến đổi đưa hai hệ trục về chung, và tín hiệu để học là các cặp đã biết đi với nhau. CLIP học cả hai encoder bằng contrastive loss trên khoảng 400 triệu cặp ảnh-chữ (bài 4.5, 5.7). Cách nhẹ hơn là giữ nguyên các encoder và chỉ học một phép chiếu từ không gian này sang không gian kia; giai đoạn đầu của LLaVA cũng chỉ train projector giữa encoder ảnh và language model.

Thí nghiệm sau dựng đúng tình huống ấy bằng dữ liệu tổng hợp. Mỗi mẫu có một vector nội dung 8 chiều. “Encoder ảnh” và “encoder chữ” ghi cùng nội dung qua hai ma trận trực giao ngẫu nhiên khác nhau, tức hai cách xoay hệ trục, rồi cộng nhiễu riêng.

40 cặp đầu dùng để học ma trận $W$ cỡ $8\times8$ bằng least squares (bài 2.1), $\min_W\lVert X_vW-X_t\rVert^2$, trong đó hàng $i$ của $X_v$ và $X_t$ là vector ảnh và vector chữ của cặp $i$. 20 cặp còn lại dùng để đo recall@1: với mỗi ảnh, caption có cosine lớn nhất có đúng là caption của nó không.

align_rng = np.random.default_rng(7)
n_pairs, dim = 60, 8
shared_content = align_rng.normal(size=(n_pairs, dim))
# Hai ma trận trực giao ngẫu nhiên: mỗi encoder một hệ trục
image_axes = np.linalg.qr(align_rng.normal(size=(dim, dim)))[0]
text_axes = np.linalg.qr(align_rng.normal(size=(dim, dim)))[0]
image_embeddings = shared_content @ image_axes + align_rng.normal(0, 0.3, (n_pairs, dim))
text_embeddings = shared_content @ text_axes + align_rng.normal(0, 0.3, (n_pairs, dim))
train_pairs, valid_pairs = np.arange(40), np.arange(40, 60)

def unit_rows(x):
    return x / np.linalg.norm(x, axis=1, keepdims=True)

def recall_at_1(images, texts):
    cosine = unit_rows(images) @ unit_rows(texts).T
    return np.mean(cosine.argmax(axis=1) == np.arange(len(images)))

def fit_map(images, texts):
    return np.linalg.lstsq(images, texts, rcond=None)[0]

projection = fit_map(image_embeddings[train_pairs], text_embeddings[train_pairs])
shuffled_pairs = align_rng.permutation(train_pairs)
wrong_projection = fit_map(image_embeddings[train_pairs], text_embeddings[shuffled_pairs])
valid_images, valid_texts = image_embeddings[valid_pairs], text_embeddings[valid_pairs]
pair_cosine = np.sum(unit_rows(valid_images) * unit_rows(valid_texts), axis=1).mean()
print(f"cosine cặp đúng, chưa căn chỉnh: {pair_cosine:.3f}")
print(f"recall@1 chưa căn chỉnh: {recall_at_1(valid_images, valid_texts):.2f}")
print(f"recall@1 sau khi học W: {recall_at_1(valid_images @ projection, valid_texts):.2f}")
print(f"recall@1 khi học W từ cặp bị xáo: {recall_at_1(valid_images @ wrong_projection, valid_texts):.2f}")

Kết quảcosine cặp đúng, chưa căn chỉnh: -0.019
recall@1 chưa căn chỉnh: 0.05
recall@1 sau khi học W: 0.95
recall@1 khi học W từ cặp bị xáo: 0.00

Trước khi căn chỉnh, cosine trung bình của cặp đúng là $-0.019$, gần 0, và recall@1 bằng 0.05, ngang mức đoán ngẫu nhiên $1/20$: cùng 8 chiều nhưng hai hệ trục không khớp. Học $W$ từ 40 cặp đưa recall@1 lên 0.95.

Cùng thuật toán và cùng các vector, nhưng học từ cặp bị xáo thì recall@1 về 0.00: thông tin căn chỉnh nằm ở quan hệ cặp, không nằm trong từng tập vector riêng. Vì vậy pretraining ảnh-chữ cần rất nhiều cặp ghép, loại dữ liệu đắt hơn nhiều so với ảnh rời hoặc văn bản rời.

Phép chiếu tuyến tính đủ ở đây vì dữ liệu được dựng bằng phép xoay. Hai encoder thật có thể lệch nhau phi tuyến, nên projector thường là một MLP nhỏ (LLaVA-1.5 dùng MLP hai lớp), còn contrastive loss train cả hai encoder. Với vài nghìn cặp trong một đề thi, checkpoint đã căn chỉnh sẵn, nếu đề cho phép, thường là điểm xuất phát tốt hơn việc tự học căn chỉnh từ đầu.

VLM: hỏi đáp ảnh cần cả ảnh và câu hỏi

Vision-language model (VLM) nhận ảnh cùng chữ để tạo đáp án. Một cấu trúc phổ biến là image encoder, rồi projector, cho ra visual tokens; visual tokens cùng câu hỏi đi vào language model. LLaVA là một ví dụ theo hướng này.

Projector đổi chiều biểu diễn; nó không tự làm mọi vector ảnh có nghĩa nếu chưa được học đúng cặp. Ví dụ encoder ảnh trả vector 1024 chiều còn embedding của language model có 4096 chiều: projector tuyến tính là ma trận $1024 \times 4096$ cộng bias, khoảng 4.2 triệu tham số.

Có hai cách phổ biến để language model đọc ảnh:

• Chèn visual tokens vào chuỗi đầu vào (hình trên). Như LLaVA-1.5, ảnh $336\times336$ cắt thành patch $14\times14$ cho $24\times24=576$ visual tokens, nối với token câu hỏi, và self-attention của language model đọc tất cả. Cách này đơn giản nhưng tốn độ dài ngữ cảnh.
• Cross-attention (bài 6.5): giữ chuỗi chữ như cũ và chèn thêm các lớp cross-attention, query đến từ token chữ, key và value đến từ visual tokens, nên chữ “nhìn” được ảnh mà chuỗi không dài thêm; Flamingo theo hướng này. Cách này giữ chuỗi ngắn nhưng cần train các lớp mới chèn vào.

Ảnh có ba quả bóng đỏ; câu “có mấy quả?” và “bóng màu gì?” dùng cùng ảnh nhưng cần output khác. Processor và template phải giữ đúng ảnh và câu hỏi, còn scorer quyết định đáp án là một số, một nhãn hay văn bản tự do. Crop có thể làm mất góc chứa vật cần đếm; OCR có thể đọc nhầm số phòng. Model lớn vẫn cần kiểm vùng ảnh và những trường hợp quan trọng với đề.

Multimodal chat templates của Transformers giải thích cách processor gom nội dung chữ và ảnh rồi tạo tensor. Khi chạy model thật, dùng checkpoint có sẵn trên máy và template đi kèm, kiểm phiên bản thư viện có hỗ trợ kiến trúc, và decode đúng phần token mới (khác nhau giữa encoder-decoder và decoder-only). Ghi lại cấu hình resize, số visual tokens và giới hạn token sinh; đổi checkpoint thì đổi theo processor và template của chính checkpoint đó.

Phần kiểm được ngay trên CPU là bộ đọc output: một câu trả lời đẹp nhưng không đúng schema vẫn có thể làm file nộp lỗi. Ta thử bộ đọc trên ba chuỗi JSON đặt sẵn. Yêu cầu là đúng một khóa count, giá trị là integer không âm; bool phải bị loại dù Python coi nó là một loại int.

import json

def parse_count(text):
    answer = json.loads(text)
    if not isinstance(answer, dict) or set(answer) != {"count"}:
        raise ValueError("cần đúng khóa count")
    count = answer["count"]
    if type(count) is not int or count < 0:
        raise ValueError("count phải là số nguyên không âm")
    return count

for response in ['{"count": 3}', '{"count": true}', '{"count": "3"}']:
    try:
        print(parse_count(response))
    except ValueError as error:
        print(str(error))

Kết quả3
count phải là số nguyên không âm
count phải là số nguyên không âm

Parser nhận 3 ở trường hợp đầu, từ chối boolean và chuỗi. Nó chỉ kiểm định dạng, không chứng minh ảnh có đúng ba bóng. Phải chấm nội dung trên reference và định nghĩa fallback nếu generation sai schema. Một prompt yêu cầu JSON không thay thế validation bằng code.
